丰泉机械斗式提升机使用说明书网页版

   日期:2015-07-06     来源:中国振动机械网    作者:www.zd1688.com    浏览:532    评论:0
核心提示:TD/TG系列斗式提升机具有占地面积小,提升高度高,输送量大,动力消耗低和密封性好等特点。适用于作粮食、食品、饲料、矿山、工业等粒状和粉状物料垂直输送设备。
 一、斗式提升机特点与用途特
TD/TG系列斗式提升机具有占地面积小,提升高度高,输送量大,动力消耗低和密封性好等特点。适用于作粮食、食品、饲料、矿山、工业等粒状和粉状物料垂直输送设备。

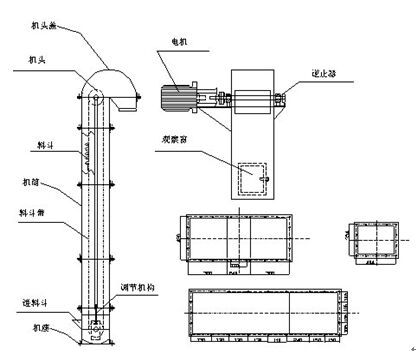

二、设备结构及外形尺寸

 丰泉机械斗式提升机使用说明书网页版

1、机脚;2、进料斗;3、机座;4、机筒;5、调节机构;6、料斗带;
7、料斗;8、观察窗;9、机头;10、机头盖;11、逆止器;12、电机
三、斗式提升机安装
1、安装提升机应首先固定好机座,机座应固定在可靠的基础上,然后在机座上依次连接机筒,最后连接机头和安装减速电机。
2、整机安装校直后,机筒在穿过楼层处必须与楼板固定,若附着物,应安设支承机壳的支架,以防止整个机器倾斜和位移。
3、机筒连接允许垫入密封垫,以保证密封。
4、提升机的料斗按要求安装在料斗带上,装好料斗的料斗带两端分别从机头放入。绕过头轮和底轮,早操作孔处进行连接。在装置料斗带时。应将底轮调至最高位置。
5、校正头轮轴至水平,并使头轮轴和尾轮轴位于统一垂直平面内。
6、斗式提升机为垂直输送设备,头轮、底轮、机筒的中心线应力求在同一铅垂线上,其偏差每米长度不超过2毫米,积累偏差不超过8毫米。
7、料斗装于提升机内,不应有偏斜造成碰撞机壳现象发生。
8、张紧装置应保证料斗带具有均匀的正常工作所必须的张紧力。
9、当提升机安装完毕后,应向各润滑部位加注润滑油,进行空载试车,空载试车正常后,方可进行负载试车和投入生产。
五.斗式提升机操作
1、提升机应在空载下启动,待运转正常后,方可向提升机进料,进料应是均匀的。以免机座内被物料堵塞,若发生堵塞,必须立即停止进料,拉开插板,清除机座内堵塞物料(严禁将手伸进机座内扒料),待料斗带运转正常后再重新进料。
2、停车前,应先停止进料,待物料基本卸空后才能停车。
3、料斗带跑偏或打滑可调节机座上的调节丝杆。
六、斗式提升机维护和保养
为延长设备使用寿命,保证正常运转,应对紧固件料斗等定期进行检查,发现磨损或变形等机件,应即时修理或更换,并注意保持轴承有良好的润滑。
七、斗式提升机故障及排除方法



故障
原因
排除方法
皮带跑偏
机尾座张紧轮未调平
调整张紧丝杆
料斗撞击机壳
料斗带未张紧
调整张紧丝杆
回流量过大
机头卸料调节板位置不正
调整调节板,使调节板尽量接进料斗口部
减速器或轴承温升过高
内有污物安装不当
清除污物重新校正安装
